高原弥散供氧是一种通过提高密封空间(比如卧室、办公室等)的氧含量(氧浓度/纯度),来改善人体所在的环境,从而达到改善人体呼吸内环境,促进代谢过程的良性循环,以达到缓解缺氧症状的系统。同其他吸氧方式相比,弥散供氧系统是直接提高人体所处空间的氧含量,营造一个舒适的富氧环境,不需要佩带各种呼吸面罩或者鼻吸管,解除了传统吸氧的各种束缚,使人体能在一个轻松、自在条件下进行氧保健,可以连续24小时不间断供氧,使你的工作、休息都处在一个富氧环境中。
计算方法-参考《西藏自治区民用供氧工程设计标准》(DBJ540004-2018) | ||
设计基础 | h- 当地海拔高度(m) | |
p - 当地大气压力(hPa) | ||
房间容积计算 | VF - 房间容积(m³) | |
S - 房间面积(m2) | ||
H - 房间净高(m) | ||
Q1-每小时提升a%所需 | Q1 - 每小时提升a%所需氧气流量(Nm³/h) | |
ζ - m³/h换算成Nm³/h需乘以的系数 | ||
Q1 - 每小时提升a%所需氧气流量(m³/h) | ||
a% - 每小时氧含量提升的体积百分比(%) | ||
R0 - 供氧管道出口氧气浓度(%) | ||
K1 - 房间密封性修正系数 | ||
Q2-富氧室内人员每小时 | Q2-富氧室内人员每小时总耗氧量(Nm³/h) | |
QR-富氧室内单人每小时耗氧量(Nm³/h) | ||
nR-最大活动人数 | ||
R0-供氧管道出口氧气浓度(%) | ||
Q-富氧室内总耗氧量(Nm³/h) | Q-富氧室内总耗氧量(Nm³/h) |
弥散供氧系统的氧源——VSA制氧设备,以电为动力、空气为原料,连续制取弥散用的氧气。整个制氧为物理吸附过程,无化学反应,无需冷却水,操作方便、安全可靠、能耗低,运行稳定。
供氧系统主要包括:VSA制氧设备、供氧管道、智能弥散控制系统三部分。

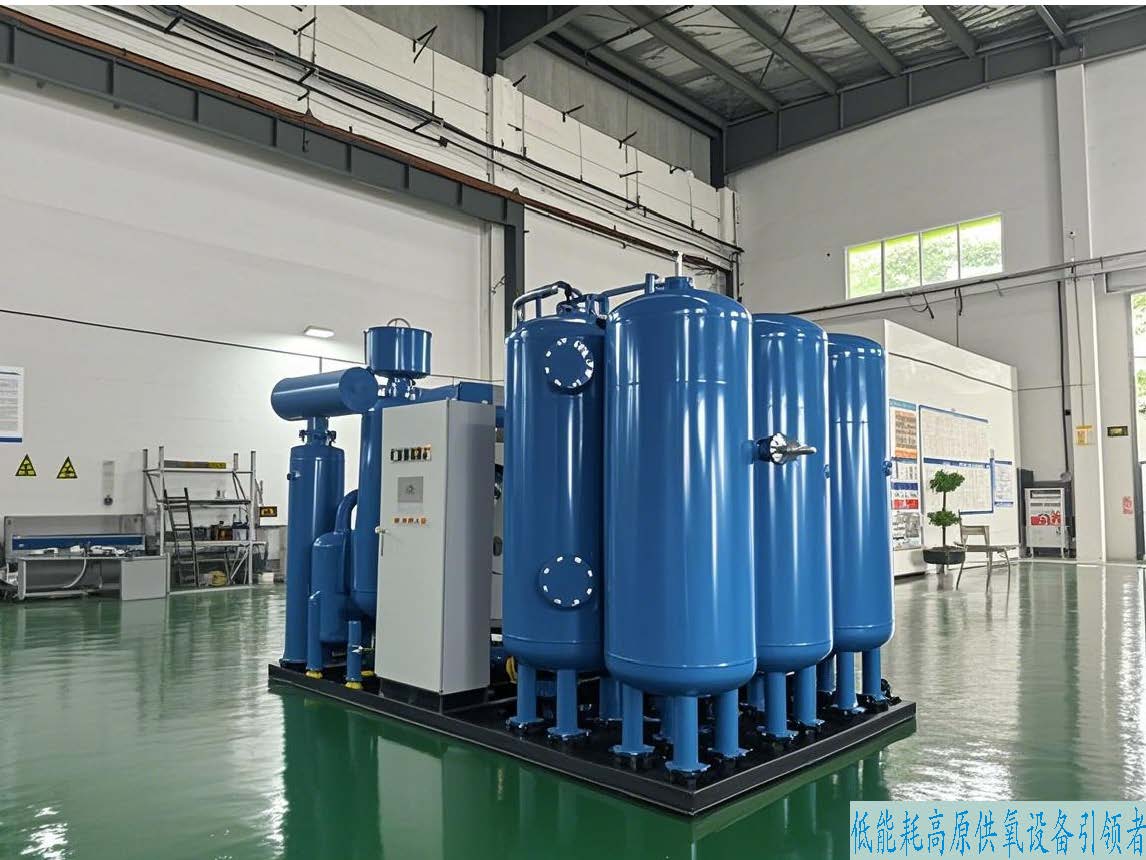

1、VSA制氧设备:
欧拓气体针对用户所在地气候环境、海拔高度及富氧面积等不同要求,研发出高效节能、安全可靠的多规格VSA制氧设备,具有低电耗,低压力,低维护费用等突出特点。
2、供氧管道:
采用食品/卫生级不锈钢304管道,氩弧焊接。管道按规格分三级,一级为主管,连接制氧设备至多幢楼或一幢楼内各楼层,可安装于室外管架、管沟或管井内;二级分管,每楼层输氧管,可安装在楼道吊顶内;三级末端管,从二级分管至需富氧的室内,管道上安装有自动控制阀、调节阀、消音器、富氧弥散口等组合件。
3、智能弥散控制系统:
智能弥散系统安装于室内,可实时显示:室内氧气含量当量海拔高度(简称氧量)、室内氧气浓度、室内温度、室内湿度、日期等参数。
智能监测启停功能:当室内氧气浓度达上限(26%)或室内温度异常(高于40度)时,自动切断供氧系统,停止向室内供氧;当室内富氧浓度低于下限(22%)且室内无温度异常时,自动开启继续供氧,让供氧更舒适、智能。
