作者：李福山/甘肃省兰州大学第二医院设备维修科

图片来源：兰州大学第二医院官网

  近年来国内医疗事业的蓬勃发展，大型医院的床位数量不断增加，氧气的生产和供应方式也有了翻天覆地的变化，从最初氧气瓶供应发展到当前由制氧机中心供氧，在临床、治疗、急救等方面均起到了至关重要的作用。目前国内大型综合性医院中使用较为广泛的制氧机为 PSA 系列和 VSA系列制氧机。下面以甘肃省兰州大学第二医院采用的 VSA 系列制氧机为例，对其原理、日常维护及故障等方面进行分析与探索，希望可以给大家带来帮助。

VSA 系列制氧机系统组成及工作原理

  甘肃省兰州大学第二医院使用的 VSA 系列制氧系统，由智能进气和排气、气体分离、氧气增压、智能控制系统四部分组成。该制氧机无需空压机、冷凝干燥系统，减少了电磁阀等损耗件的使用，解决了传统 PSA系统所存在的一些设计问题。

  在常温干燥环境下，VSA 系列制氧机以空气为原料，进气过滤器对空气进行过滤处理后，通过进气消音器，再到低压风机顺时针旋转 18 秒，将空气压缩到分子筛吸附塔。利用分子筛的特性，将空气进行氧、氮、二氧化碳等气体的选择吸附分离，分离获得的常压氧气分两路：一路通过氧气增压机进行增压至 0.35MPa~0.45MPa，输送至储气罐进行缓冲，再由中心供氧管道输送至各临床科室终端；另一路送到制氧机自带的平衡罐内完成进气部分工作后，低压风机进行逆时针旋转 18 秒，排出氮、二氧化碳等其他气体，同时平衡罐内的部分氧气通过电磁阀控制进入气体分离系统对内部的分子筛进行冲洗，为下次吸气制氧做清洁准备。不断反复完成整个循环制氧过程，制氧循环需要 36 秒 / 次，输出氧气压力在 0.35MPa~0.45MPa，浓度在 93±3%。

VSA 制氧机常见故障及排查

  制氧机运行过程中控制面板显示氧气压力正常，浓度低于正常值范围 ( 富氧空气浓度93±3%)，此时制氧机非标排放阀打开，向外排气，查看制氧机实时输出流量是否超过系统预设值，如果低于预设值，此时应停机检查增压机位置密封圈是否应更换，断电 3 分钟后重新开机即可恢复正常。

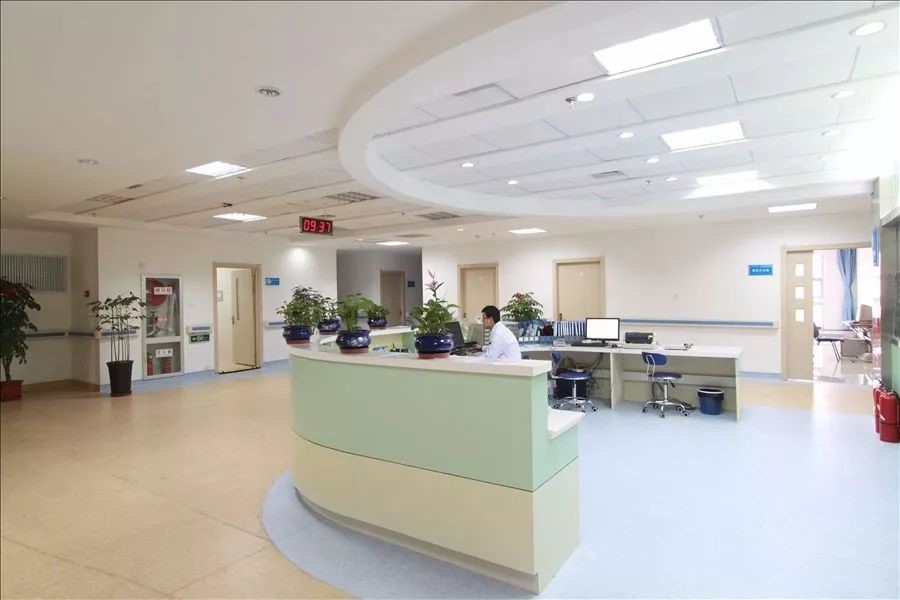

兰州大学第二医院病区

  制氧机运行过程中面板显示氧气压力低，检查制氧机进气口过滤器是否堵塞，清理后继续观察10~20 分钟。若氧气压力仍然较低，检查分子筛塔上方传感器变化值是否在正常范围之内，如果变化正常，检查并更换增压机段氧气滤芯后，氧压应恢复正常。

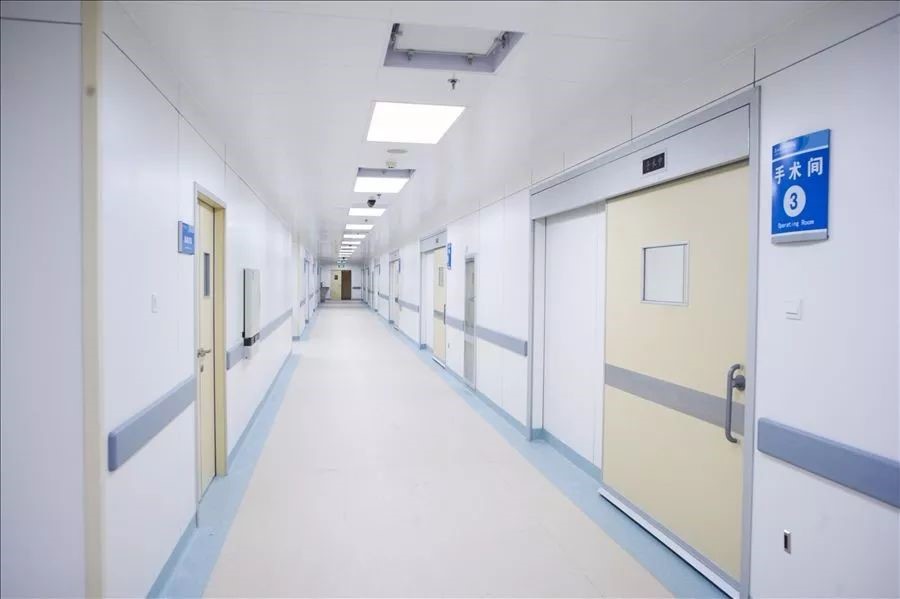

兰州大学第二医院手术室

  当制氧机正常运转过程中控制面板突然显示报警，故障指示灯长亮，机组停机无法正常运转，打开控制系统柜门，检查低压风机面板显示代码或指示灯是否正常，如果显示错误故障代码，断电手动恢复，打开低压风机舱门，用手盘动低压风机与电机联轴器，查看是否灵活转动，如果能恢复，关闭低压风机舱门，通电开机。

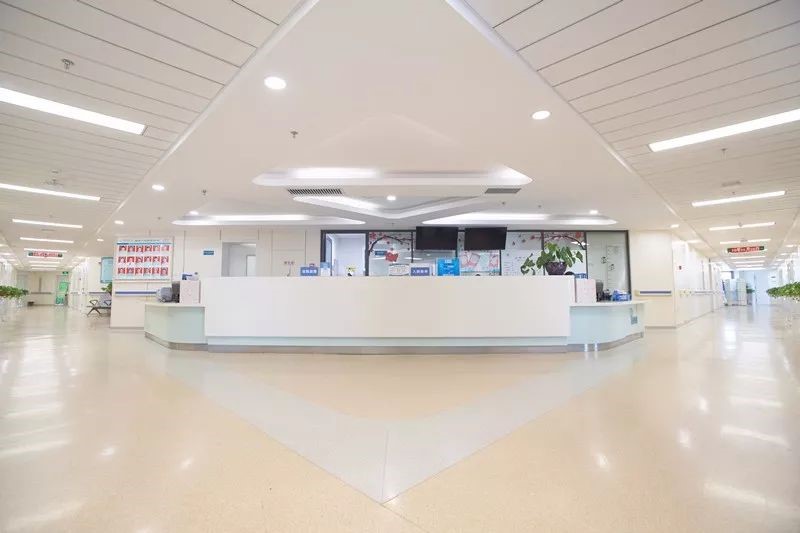

兰州大学第二医院

  制氧机运行过程中报警，制氧机停机故障指示灯长亮，检查氧气增氧机部分是否抱死或故障，首先打开增压机舱门用螺丝刀拨动增氧机与电机，看其是否转动，如果能，检查增氧机是否正常，手动恢复，断电 3 分钟后重新启动，如果无法恢复则需进行维修或更换。

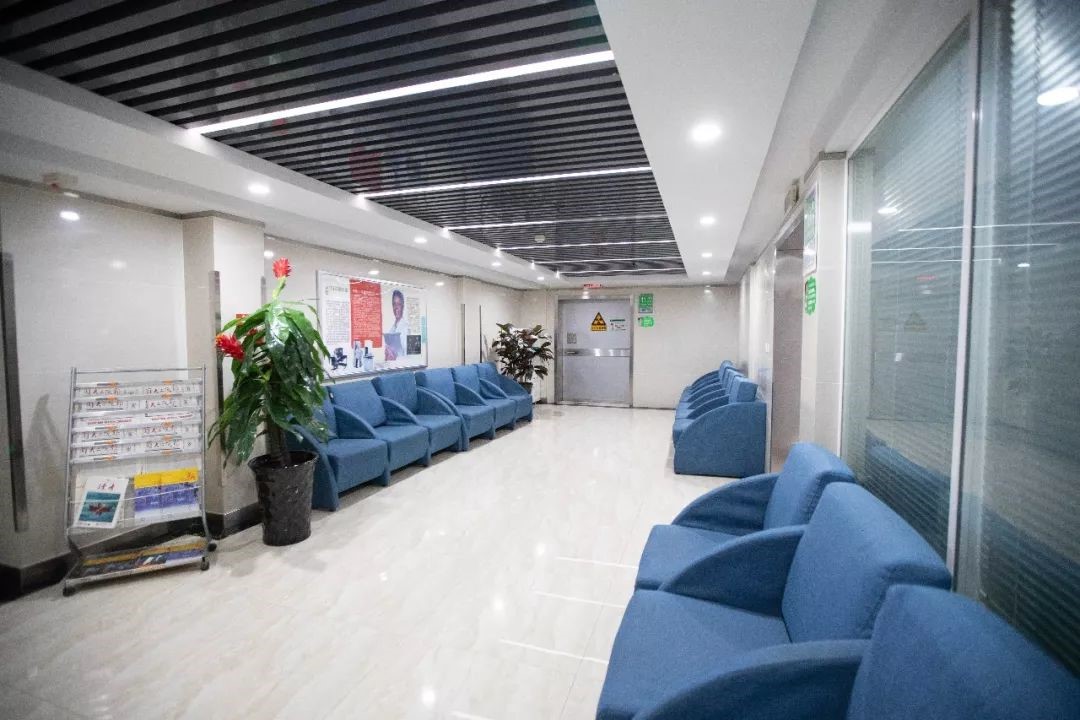

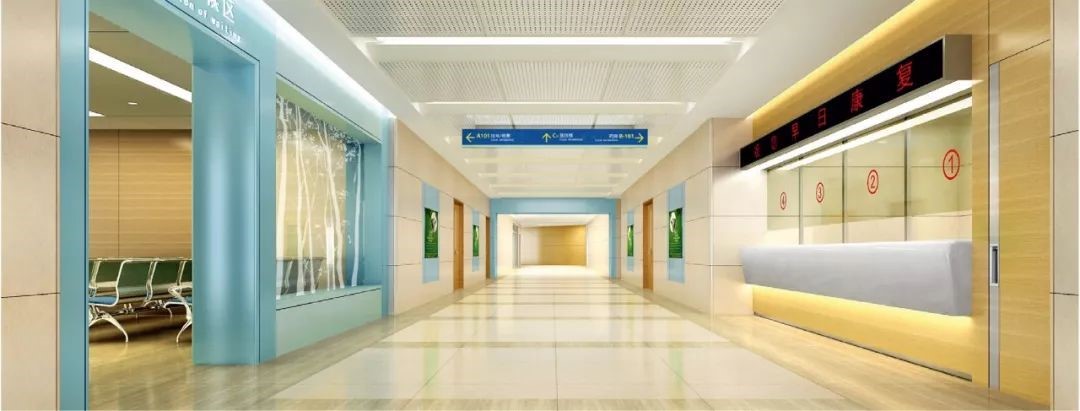

兰州大学第二医院住院部走廊

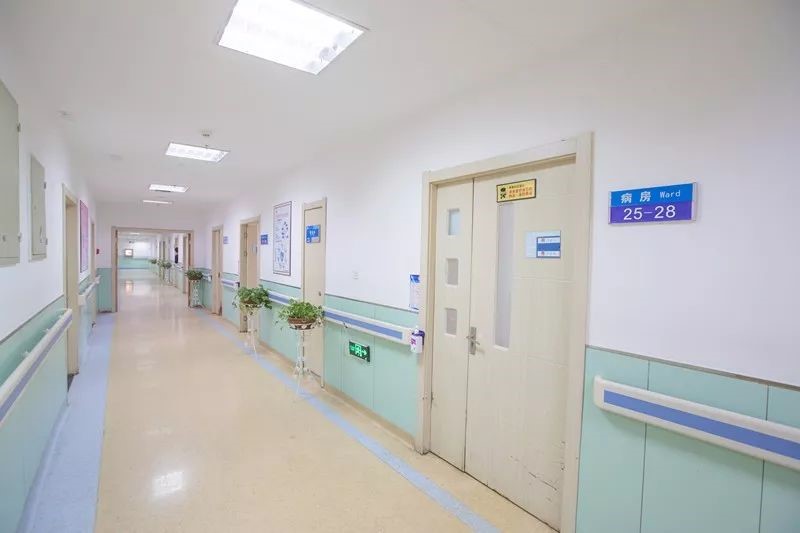

兰州大学第二医院住院部病区

如果运行过程中故障指示灯偶尔亮起，可检查制氧机硬件设施是否有故障，如果有故障按流程排查解决。

VSA 系列制氧机日常维护

  首先每日检测机房空气质量情况，将制氧机房温度控制在 20~24℃范围之内，湿度在 35~45℃之间，保持机房通风良好，灰尘较小；每日巡查制氧机的各个部件，各传感器运行数据，查看产氧压力、浓度数据，并做记录分析；每周清理制氧机进气口过滤网，杜绝颗粒状物体通过进气口吸入制氧机内；每周检查制氧机低压风机润滑油油位是否正常，低压风机联轴器是否松动；每月严格按照制氧机运行手册要求清理制氧机散热器及机体内灰尘；每月在设备厂家工程师的配合下，通过制氧机网口下载制氧机运行数据并分析；每 3 个月或 2500 小时（先到为准）更换制氧机进气滤芯，及其他保养措施。

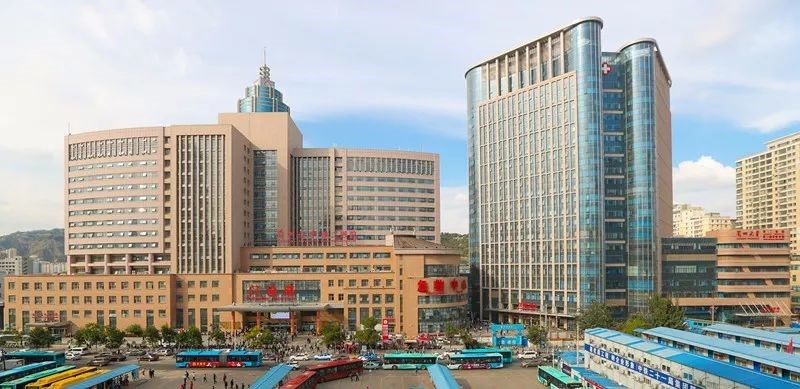

兰州大学第二医院住院部病区医院外景

总结：VSA系列制氧机相比其他系列，具有构造简单、使用便捷、运行成本低、稳定性好、利于维护等优势，在医疗行业等领域使用越来越广泛。为保证制氧机处于最佳运行状态以延长使用寿命，需制订正确的操作规范、流程及维护保养计划。
